全國(guó)服務(wù)熱線：
一、密度
玻璃鋼密度介于1.5～2.0之間，只有普通碳鋼的1/4～1/5,比輕金屬鋁還要輕1/3左右，而機(jī)械強(qiáng)度卻很高，某些方面甚至能接近普通碳鋼的水平。例如某些環(huán)氧玻璃鋼，其拉伸、彎曲和壓縮強(qiáng)復(fù)均達(dá)到400MPa 以上。按比強(qiáng)度計(jì)算，玻璃鋼不僅大大超過普通碳鋼，而且可達(dá)到和超過某些特殊合金鋼的水平?！?/span>
玻璃鋼與幾種金屬的密度、抗伸強(qiáng)度和比強(qiáng)度比較見表2-6所示。
表2-6
材料名 | 密度 | 拉伸強(qiáng)度（ MPa ） | 比強(qiáng)度 |
高級(jí)合金鋼 | 8.0 | 1280 | 160 |
A3鋼 | 7.85 | 400 | 50 |
LY12鋁合金 | 2.8 | 420 | 160 |
鑄鐵 | 7.4 | 240 | 32 |
環(huán)氧玻璃鋼 | 1.73 | 500 | 280 |
聚酯玻璃鋼 | 1.8 | 290 | 160 |
酚醛玻璃鋼 | 1.8 | 290 | 160 |
（比強(qiáng)度：即單位密度下的拉伸強(qiáng)度，也就是材料的抗拉強(qiáng)度與密度之比，用以說明其輕質(zhì)高強(qiáng)的程度。）
二、電性能

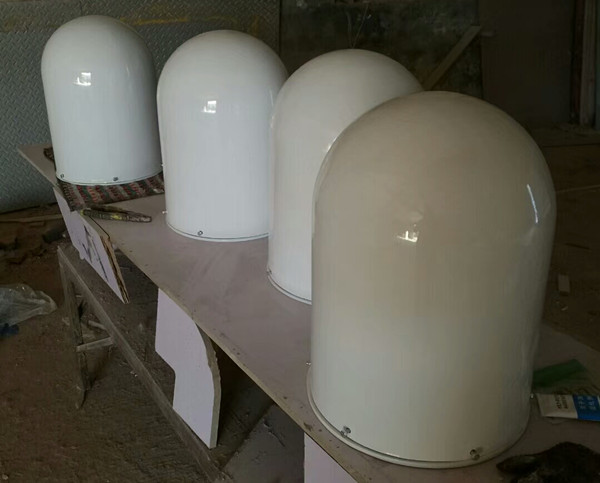

玻璃鋼有優(yōu)良的電絕緣性能，可作為儀表、電機(jī)及電器中的絕緣零部件，在高頻作用下仍然保持良好的介電性能,如玻璃鋼外殼 玻璃鋼醫(yī)療器械外殼等玻璃鋼制品。在絕緣材料中，用玻璃纖維布代替紙及棉布，可提高絕緣材料的絕緣等級(jí)，在用相同樹脂的情況下，至少能提高一個(gè)等級(jí)。玻璃鋼占絕緣材料用量的1/3～1/2,。在一些大型電機(jī)中，如12.5萬KW電機(jī)，要用幾百千克玻璃鋼作絕緣材料。此外玻璃鋼不受電磁影響，而且有良好的透微波性能，成品有玻璃鋼天線罩．
下表幾種玻璃鋼的介電性能：
玻璃鋼種類 | 介電常數(shù) | 介電損失角正切 |
丁苯玻璃鋼 | 3.5～4.0 | (3.5～5.0)*10-3 |
DAP玻璃鋼 | 4.0～4.8 | (0.9～105)*10-2 |
聚丁二烯玻璃鋼 | 3.5～4.0 | (4.5～5.5)*10-3 |
307聚酯玻璃鋼 | 4.0～4.8 | (0.9～1.5)*10-3 |
6101環(huán)氧玻璃鋼 | 4.7～5.2 | (1.7～2.5)*10-2 |
三、熱性能
玻璃鋼有良好的熱性能，它的比熱大，是金屬的２～３倍，導(dǎo)熱系數(shù)比較低，只是金屬材料的1/100～1/1000。
此外，某些品種玻璃鋼的耐瞬時(shí)高溫性能也十分突出，如酚醛型高硅氧布玻璃鋼，在遇極高溫度時(shí)，產(chǎn)生碳化層，可有效地保護(hù)火箭、導(dǎo)彈及宇宙飛船在穿過大氣層時(shí)需要承受的5000～10000K 高溫及高速氣流的作用。
表2-8列出了幾種材料的熱性能
材料 | 比熱 | 導(dǎo)熱系數(shù)〔W/（m．K）〕 | 線膨脹系數(shù) |
聚酯澆鑄體 | 0.17 | 0.17 | 6～13 |
鐵 | 0.46 | 75.6 | 1.2 |
鋁 | 0.92 | 222 | 2.4 |
木材 | 1.38 | 0.09～0.19 | 0.08～0.16 |
玻璃鋼 | 1.26 | 0.40 | 0.7～6 |
由表2-8可以看出，玻璃鋼具有良好的熱絕緣性能，這是金屬材料無法比擬的。
四、耐老化性能
任何材料都存在老化問題，玻璃鋼也不例外，只是速度和程度不同而已。玻璃鋼在大氣曝曬、濕熱、水浸泡及腐蝕介質(zhì)等作用下，性能有所下降，在長(zhǎng)期使用過程中會(huì)使光澤減退、顏色變化、樹脂脫落、纖維裸露、分層等現(xiàn)象。但隨著科學(xué)技術(shù)進(jìn)步，人們可以采取必要的防老化措施，改善使用性能，提高產(chǎn)品的使用壽命。例如玻璃鋼放在哈爾濱地區(qū)進(jìn)行自然老化試驗(yàn)，板材拉伸強(qiáng)度下降最少，小于20%；彎曲強(qiáng)度次之，一般不超過30% ；壓縮強(qiáng)度下降最多，波動(dòng)也最大，一般為25%～30% 。見下表所示。
力學(xué)性能 | 玻璃鋼種類 | 原始強(qiáng)度（MPa ） | 10年后強(qiáng)度 | 10年后強(qiáng)度 |
力學(xué)性能 | 玻璃鋼種類 | 原始強(qiáng)度（MPa ） | 保留強(qiáng)度(MPa) | 強(qiáng)度下降率(%) |
拉伸強(qiáng)度 | 環(huán)氧 | 290.77 | 244.22 | 16 |
聚酯 | 293.21 | 228.73 | 22 | |
彎曲強(qiáng)度 | 環(huán)氧 | 330.06 | 260.68 | 21 |
聚酯 | 292.04 | 224.91 | 23 | |
壓縮強(qiáng)度 | 環(huán)氧 | 216.58 | 160.23 | 26 |
聚酯 | 199.43 | 139.65 | 30 | |
彎曲模量 | 環(huán)氧 | 1.73*104 | 1.11*104 | 36 |
聚酯 | 1.59*104 | 1.02*104 | 36 |
此外，室外風(fēng)、雨及陽光曝曬，會(huì)使玻璃鋼表層樹脂脫落，應(yīng)注意定期維護(hù)。
五、長(zhǎng)期耐溫性及耐燃性
玻璃鋼的耐溫性及耐燃性取決于所用的樹脂，長(zhǎng)期的使用溫度不能超過樹脂的熱變形溫度。
通用的環(huán)氧及聚酯玻璃鋼，都是易燃的，對(duì)于有防火要求的結(jié)構(gòu)物，要用阻燃樹脂或加阻燃劑，因此在使用玻璃鋼時(shí)，應(yīng)充分注意。
一般玻璃鋼不能在高溫下長(zhǎng)期使用。如聚酯玻璃鋼在40℃～45℃以上，環(huán)氧玻璃鋼在60℃以上，強(qiáng)度開始下降。
近年來出現(xiàn)了一些耐高溫的玻璃鋼。如脂環(huán)族環(huán)氧玻璃鋼，聚酰亞胺玻璃鋼等，但長(zhǎng)期工作溫度也只能在200-300℃以內(nèi)，遠(yuǎn)較金屬的長(zhǎng)期使用溫度為低。
綜上所述五個(gè)方面的物理性能，可見玻璃鋼和金屬、陶瓷等材料不同，因此在使用上要發(fā)揮其長(zhǎng)處，注意合理使用。
例如，玻璃鋼低溫性能好，強(qiáng)度不下降，因此北方冬季雖然室外氣溫降到－45℃～50℃ ,可玻璃鋼并不發(fā)脆。一般冷卻塔、防雨棚等室外構(gòu)筑物玻璃鋼外殼，在北方冬季里使用仍很安全。相反，玻璃鋼在高溫環(huán)境下要用專門的樹脂和配方，例如在100℃長(zhǎng)期使用，就要采用耐高溫配方，用專門的工藝條件成型。
手機(jī)網(wǎng)站掃一掃
